磁滯式電纜卷筒依靠磁滯聯軸器實現電纜收放，為移動設備提供穩定供電，尤其適用于需要恒定電纜張力的場景。
一、結構組成
? 卷筒本體：用于纏繞電纜，提供物理支撐與纏繞空間。
? 磁滯聯軸器：核心部件，由定子、轉子及磁性材料構成，通過磁滯效應傳遞扭矩，決定張力控制性能。
? 驅動裝置：如電動機，為卷筒收放電纜提供初始動力。
? 控制系統（部分型號）：監測電纜張力、收放速度，實現自動化調控，提升操作精準性。
二、工作原理
驅動裝置帶動磁滯聯軸器轉子旋轉，定子因磁滯效應產生阻礙轉動的力矩。放纜時，電纜受拉，磁滯扭矩提供反向穩定張力；收纜時，驅動裝置反轉，磁滯聯軸器維持合適扭矩，確保電纜均勻收回，避免過緊或松散。
三、核心優勢
? 恒張力控制：磁滯效應使扭矩不隨轉速大幅變化，無論設備移動速度如何，電纜張力基本恒定，保護電纜免受過度拉伸或松弛纏繞。
? 適應范圍廣：可匹配不同長度、規格的電纜，尤其適用于數百米長距離供電場景。
? 運行平穩：收放過程中扭矩輸出均勻，減少機械沖擊，延長設備及電纜使用壽命。
四、典型應用場景

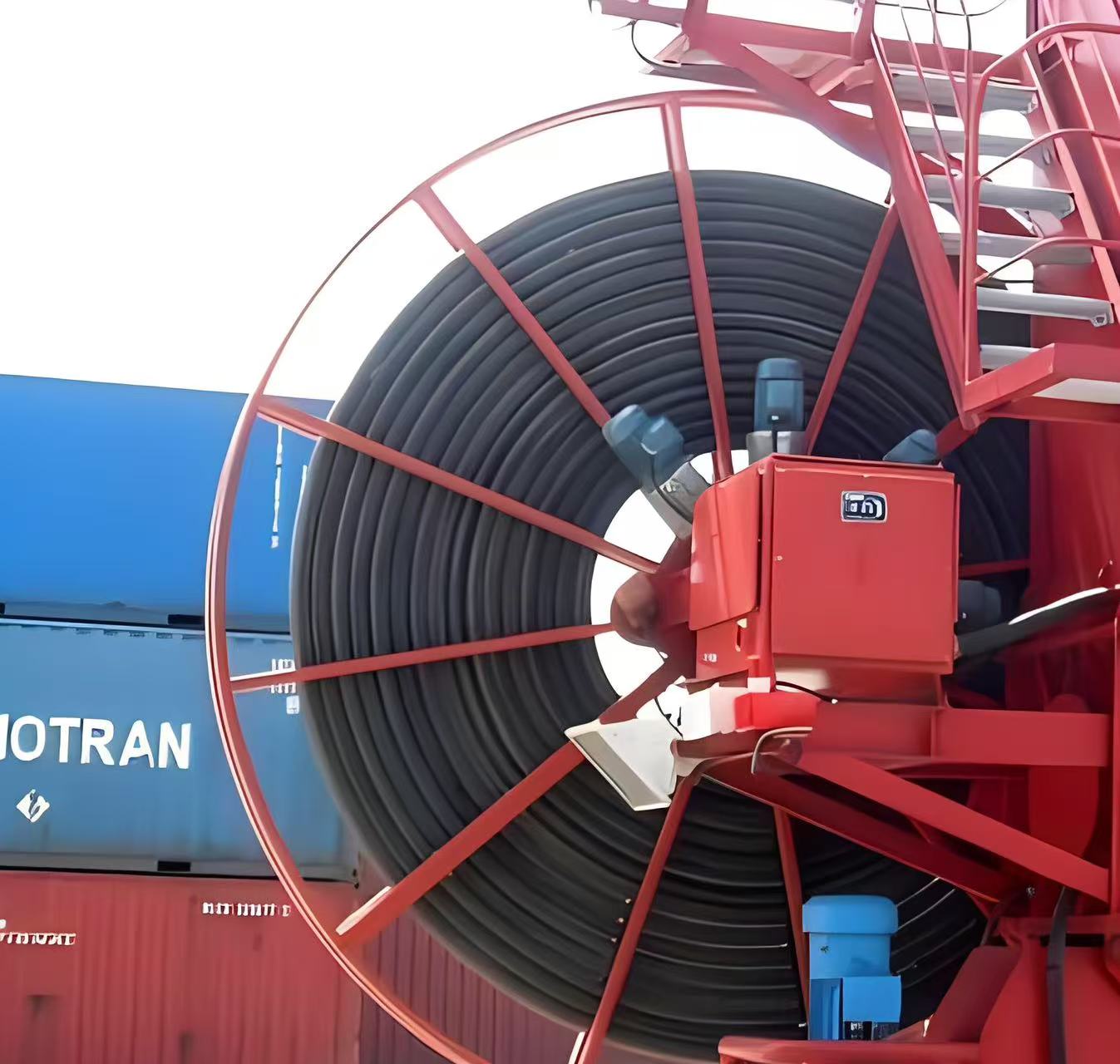

? 港口機械：岸邊集裝箱起重機、軌道式龍門起重機等，在頻繁移動中穩定供電。
? 大型起重設備：冶金行業的大型橋式起重機，適應高溫、重載環境下的電纜收放需求。
? 礦山機械：礦場電動平車、大型采掘設備，在復雜工況中保障供電可靠性。
五、與其他類型對比
? 對比彈簧式：不受彈簧壽命限制，適用更長電纜、更大負載，克服彈簧式長度和拉力局限。
? 對比力矩電機式：結構更緊湊，扭矩調節更穩定，在恒張力需求場景中優勢顯著。
六、維護要點
? 定期檢查磁滯聯軸器磁性材料狀態，防止受潮、腐蝕影響磁性能。
? 清潔內部雜質，確保轉動部件靈活運轉。
? 檢查電纜磨損情況，配合卷筒張力調整，保障系統長期穩定運行。
