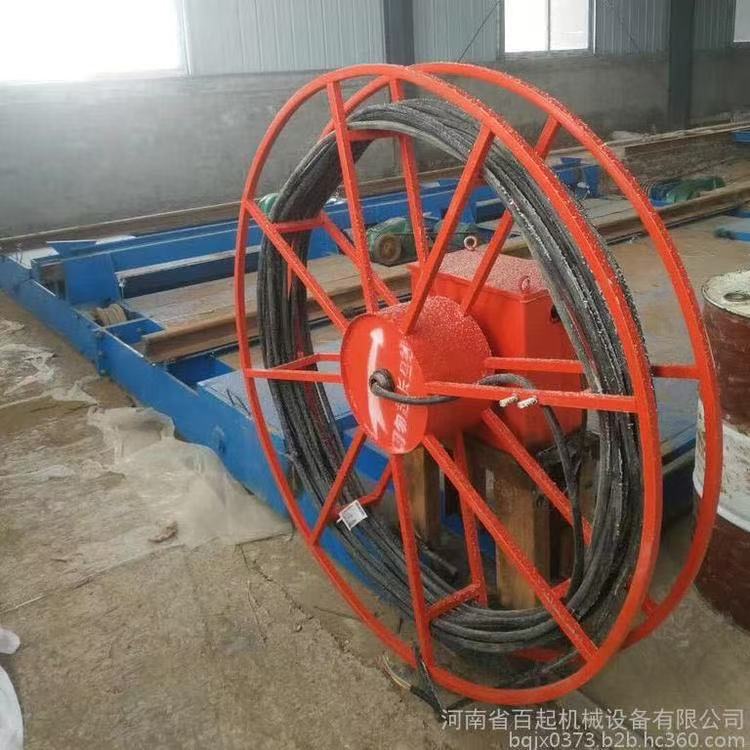

彈簧式電纜卷筒是一種通過彈簧儲能實現電纜自動收放的裝置，廣泛應用于需移動供電的設備。
一、結構組成
? 卷筒主體：圓柱形結構，用于纏繞電纜，提供物理支撐。
? 彈簧機構：核心為渦卷彈簧，負責儲存與釋放彈性勢能，驅動卷筒收放電纜。
? 導向裝置：如導纜架，確保電纜整齊排列，避免纏繞混亂。
? 驅動與制動部件：輔助彈簧動作，控制收放速度，保障設備停止時電纜穩定。
二、工作原理
? 放纜過程：設備移動拉伸電纜，彈簧被卷緊，儲存彈性勢能。
? 收纜過程：設備返回或電纜松弛時，彈簧釋放能量，帶動卷筒旋轉，回收電纜，實現自動收放。
三、應用場景
? 工業起重：橋式起重機、門式起重機等，為移動作業提供穩定供電。
? 港口機械：裝船機、卸船機等，滿足港口設備移動供電需求。
? 其他領域：電動平車、自動化生產線移動設備，確保供電連續性。
四、核心特點
? 優點：結構緊湊，無需額外動力源，自動收放操作便捷，日常維護相對簡單。
? 缺點：適用電纜長度有限（通常百米內），彈簧壽命影響設備整體性能，大拉力場景應用受限。
五、選型要點
? 電纜參數：根據電纜粗細、重量、移動距離，選擇匹配彈簧拉力與卷筒容量。
? 設備匹配：結合設備移動速度、頻率，確保卷筒收放速度與設備運行協調。
